Как сделать забор своими руками.
От рисунка и чертежа до готового изделия в металле.

Узор можно нарисовать самому, но намного быстрее найти готовый в интернете. Есть много векторных фотобанков, и многие публикуют свободные, то есть бесплатные, рисунки. Эти рисунки находятся под свободной лицензией, и их не только можно, но и нужно использовать для создания своих работ.
Я выбрал узор с виноградными листьями, это свободный рисунок в векторном формате eps. Загружаем его в Иллюстратор.

Узор повторяется, поэтому я убрал все лишнее, и оставил для редактирования только один экземпляр. Еще одну копию я оставил, чтобы представлять, как рисунки будут стыковаться, и закрасил ее серым. Потом я ее удалю.

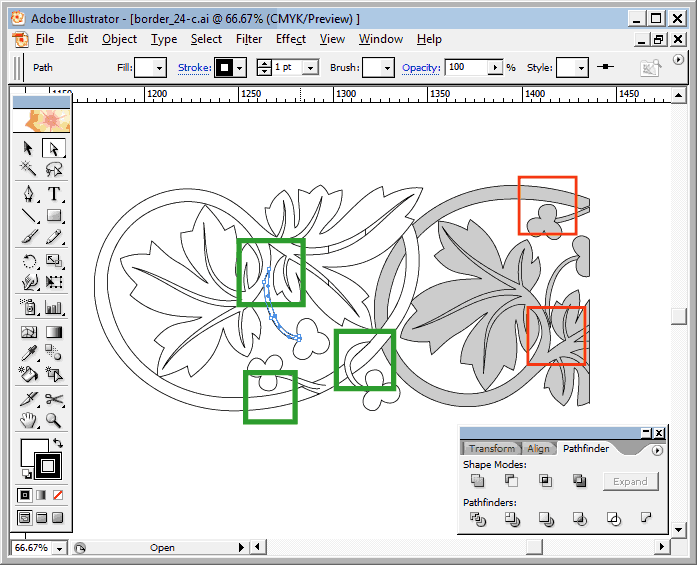

Мы будем вырезать забор на плазме. Если у нас в рисунке встретится маленький замкнутый контур, то плазма не сможет вырезать его красиво. Поэтому мы стараемся убираем из рисунка все маленькие замкнутые контуры, или пытаемся соединить их с большими контурами, чтобы плазма зашла оттуда. На сером неотредактированном рисунке красными квадратами обозначены проблемные участки. Исправляем рисунок для резки на плазме. Зелеными квадратами обозначены исправленные участки.

После того, как я отредактировал один узор, можно его размножить. Здесь как раз и пригодится тот серый узор, который мы оставили. Подгоняю все по нему.

Переворачиваю каждый второй узор, как было в оригинале. Самое время прикинуть прочность готового узора. Если будут слабые места, соединенные только одной перемычкой, то готовая деталь развалится в руках.

С концов забора удаляю все лишние элементы. Если забор будет заканчиваться таким же элементом, что и в середине, это будет не так эффектно смотреться. Поэтому нужно перерисовать концы забора. Еще я добавлю на концы забора фигурки кошки и птички.

Готовый рисунок надо слить в один контур. В Иллюстраторе это можно сделать с помощью инструмента Pathfinder, если держать нажатой кнопку Alt, то он объединит контуры в один.
Здесь слева от голубой линии показан слитый контур, а справа – еще не слитый. Я раскрасил внешний контур красным цветом, внутренние контуры синим. Один контур оставил зеленым, чтобы представлять, как будет вырезаться рисунок. Каждый контур будет резаться отдельным проходом плазмы.

Готовый контур экспортируем в eps, и импортируем в программу Enroute. Я пользуюсь Enroute 4, но то же самое можно сделать в программе ArtCam (разные версии которой есть на торрентах), SheetCam, AlphaCam и многих других программах. Вообще-то, Enroute не лучшая программа для плазмы. Зато она удобнее.

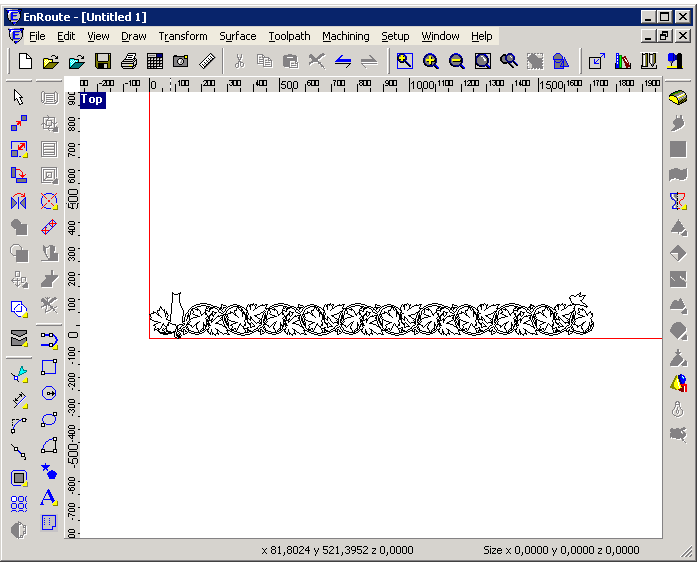

Рисунок правильно импортировался в Enroute. Проверяем размеры еще раз, иначе можно получить на выходе 10-метровую деталь!

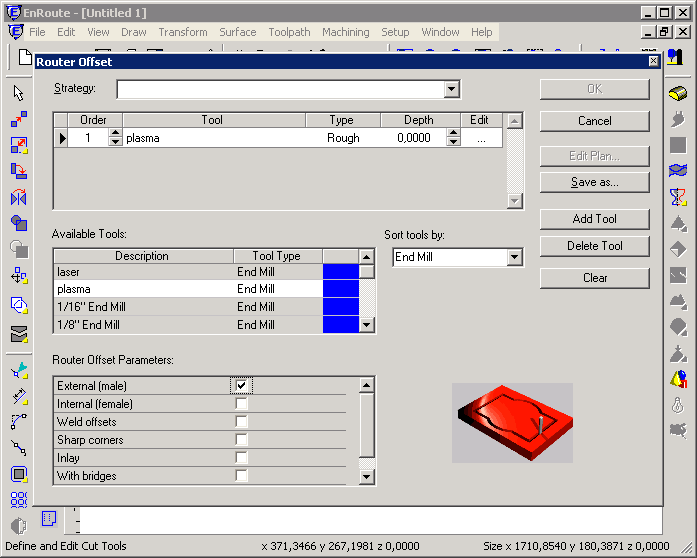

У любого инструмента, например, фрезы, плазмы или лазера, есть своя ширина реза. У нашей плазмы ширина реза (kerf) чуть больше миллиметра, точнее 1,4 мм. Enroute «обведет» рисунок по контуру таким образом, чтобы после вырезания деталь осталась точно нужного размера. Для этого есть Toolpath под названием Routing Offset.

Выбираю готовый инструмент Plasma. В этом инструменте уже настроена ширина реза.

Плазменная резка имеет несколько особенностей:
- когда плазма прожигает металл, в месте прокола образуется неровное отверстие с брызгами металла 2-3 мм диаметром. Поэтому плазме нужно свободное место, чтобы начать там прокол металла.
- после прокола плазме нужно пройти еще несколько миллиметров в сторону, чтобы выйти на нужную высоту реза. Только с этого момента рез будет гладким и ровным.

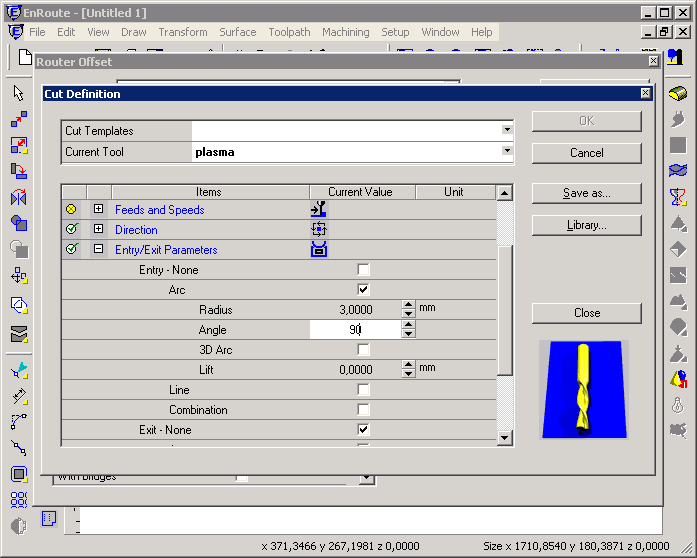

Значит, понадобится настроить «точки входа». Точки входа это места, где плазма разжигается и прокалывает металл. Отведем эти точки входа на 3 мм от контура реза, и заведем оттуда плазму по дуге в 90 градусов на контур реза. Выход из контура не понадобится, так как плазма гаснет достаточно быстро, и не успеет испортить контур.

Программа обвела наш рисунок и создала Toolpath, путь для инструмента (синий внешний контур). По этому контуру станок будет резать деталь.
Проверяем, как программа расставила точки входа. Некоторые точки программа расставила довольно удачно (обведены зелеными кружками), некоторые не очень, а одну точку входа (левый красный кружок) программа вообще закосячила, и воткнула внутрь нашей детали. Если вырезать деталь с таким входом, в ней будет дырка. Для исправления воспользуемся редактором точек входа (Edit Entry / Exit) и перетащим точки входа на более подходящие участки контура.

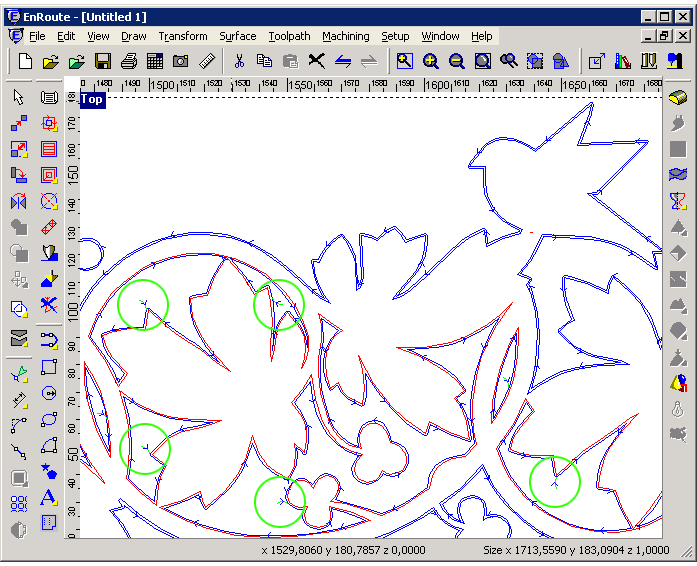

Вот так намного лучше. Теперь все точки входа находятся там, где их не будет видно на готовой детали.

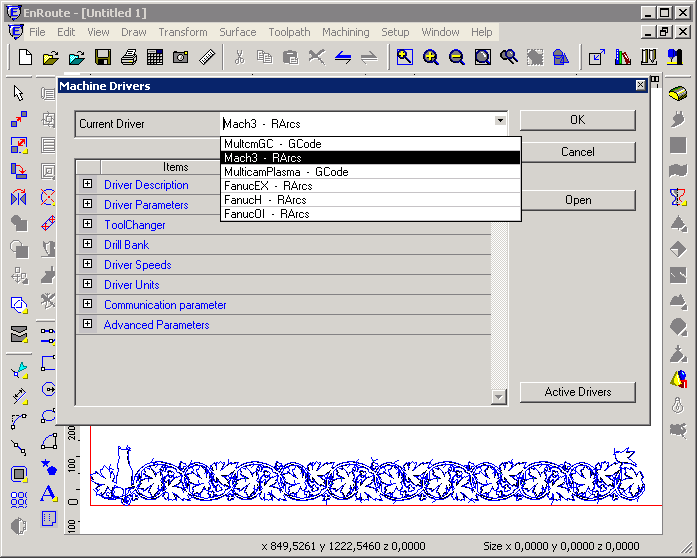

Выбираем станок, на котором будем резать деталь. Поскольку у нас станок на Mach3, выбираем машину «Mach3 – RArcs», и выгружаем g-код для нее.

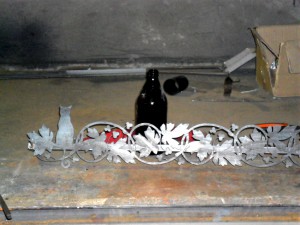

Закидываем лист металла на наш станок плазменной резки. Пока машина работает, можно пойти перекурить. Пять минут чада, дыма и угара, и деталь готова. Пока дым рассеивается, делаю пару фоток.

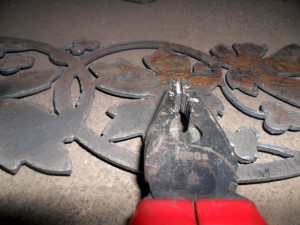

Деталь еще не остыла, чтобы ее можно было вытащить голыми руками. Получилось неплохо, но с обратной стороны листа в некоторых местах прилип расплав металла. Грат придется удалять руками. Он хрупкий и легко скалывается.

Теперь нужно сварить несущую рамку для ограды. Для этого подойдет труба профиль 20 мм. Ушки для рамки тоже вырезаны на плазме. Осталось только приварить к рамке узор.

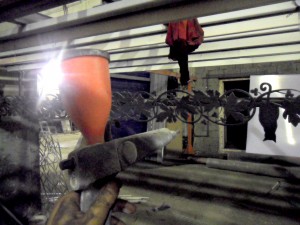

Несколькими прихватками привариваю к заборчику рамку, на которой он будет держаться. Готовую конструкцию готовлю к покраске и тщательно протираю чистым спиртом. Подойдет и бензин, но это дело вкуса!

Готовую конструкцию крашу порошковой покраской, и закатываю в печку на 15 минут при 180 градусах.

Выкатываю деталь из печки, и оставляю остывать. Благодаря спирту все прокрасилось отлично.

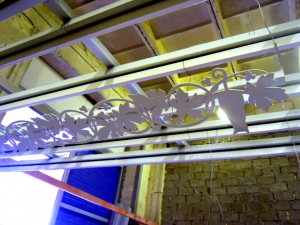

Устанавливаем решетку.

И вот готовый результат.
