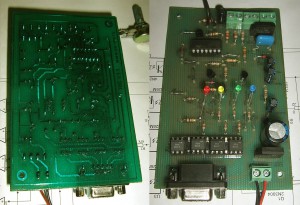

Готовая плата THC

Готовая плата THC

Собирая CNC (ЧПУ) станок для плазменной резки металла, столкнулся с необходимостью изготовления системы подержания  постоянной  высоты горелки над поверхностью металла. Для начала решил собрать схему, рекомендованную авторами управляющей программы MACH2.

  • Перерисовал схему из документации к MACH2 в Eagle.
  • Распечатал готовую разведенную схему на глянцевой фотобумаге.
  • Отпилил кусок фольгированного одностороннего текстолита нужного размера.
  • Тщательно зачистил медную сторону мелкой наждачной бумагой.
  • Обезжирил спиртом (лучше 646 растворителем, но дома вонять не стал).
  • Наложил фотобумагу (рисунком к медной стороне) на текстолит.
  • Тщательно прогрел бумагу максимально разогретым утюгом
  • После остывания, аккуратно, под струей теплой проточной воды, щеточкой смыл бумажный слой.
  • Краска осталась на поверхности меди. Очень тщательно надо просмотреть всю поверхность, что бы нигде не остался глянец от бумаги. В сложно доступных местах и в отверстиях пятачков, остатки глянца я убираю швейной иголкой.

Получилась вот такая вот картинка.

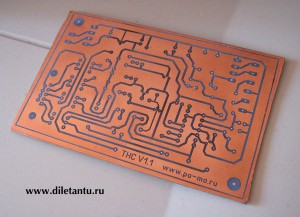

Нанес дорожки термопереносом

Нанес дорожки термопереносом

Далее положил на 15-30 минут в травильный раствор и получил вот такую картинку.

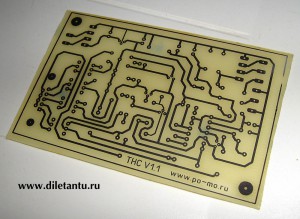

Вытравленная плата THC

Вытравленная плата THC

Смыл краску и, для надежности, облудил все дорожки.

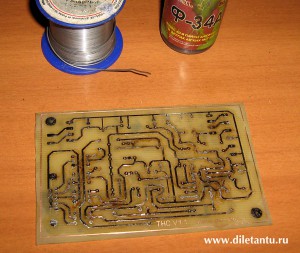

Облудил дорожки на плате THC

Облудил дорожки на плате THC

Не ровно распределившееся олово выглядит не очень аккуратно. Что бы облагородить плату, я нагрел ее монтажным феном и стёр излишки олова мягкой тряпочкой.

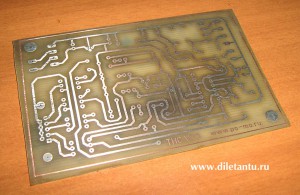

Убрал мягкой тряпочкой излишки олова

Убрал мягкой тряпочкой излишки олова

Для облегчения монтажа, я нанес методом термопереноса картинку с расположением и номиналом деталей на обратную сторону платы.

Отверстия высверлил гравировальным аппаратом со сверлом 0.8 мм.

Микросхемы и оптроны смонтировал на кроватках.

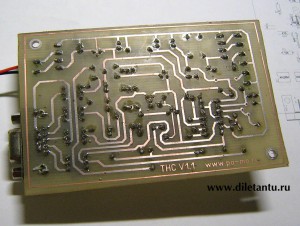

Впаял все детали

Впаял все детали

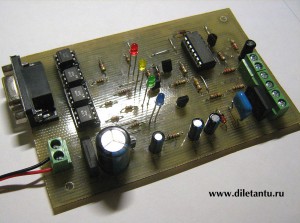

Плата THC для Mach3 готова.

Плата THC для Mach3 готова.

Плата готова, осталось только подключить ее к станку и проверить.

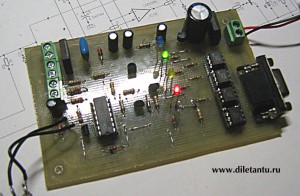

Подал питание

Подал питание

Все эксперименты с данной платой закончены из за ее бесперспективности.

Работаем  сейчас над системой THC для станка ЧПУ плазменной резки на микроконтроллере.

Версия THC модуля 2.3 со встроенным делителем и опторазвязкой

Версия THC модуля 2.3 со встроенным делителем и опторазвязкой

добавлено: 15.03.2012

Наконец готов новый модуль THC 2.8 на микроконтроллере!
-На новом модуле вход сразу 1:20(для некоторых аппаратов со встроенным делителем 1:20)
-Установлена высоколинейная оптопара с более широким диапазоном напряжений.
-Полностью переписан и доработан алгоритм работы(с учетом опыта прежней версии)
-Осталось 4 копки управления и скрытая кнопка сброса к заводским настройкам
-Защита от перепутывания любых проводов
-Разъемы теперь удобно смотрят вниз
-Все экраны запитаны через ключи, что дает очень яркую картинку
-Контроллер заменен на smd вариант.
-Добавлена программная граница разделения напряжения поджига и рабочего -напряжения(регулируется)

Модуль контроля высоты горелки THC 2.8

Модуль контроля высоты горелки THC 2.8

Это сохраненная страница. Напишите нам на почту po-mo@mail.ru, или позвоните +7 347 298-03-03
Опубликовал: valterpo    Комментариев (45)
Рубрика: Все статьи
Метки: CNC, Mach3, THC, плазменная резка, плазменная резка металла, плазморез, самодельный станок чпу, системы чпу, станки +с чпу, ЧПУ

Комментарии:

  1. Ну и как, работает?

  2. А можна схемку!

  3. на станок не ставил, но на столе проверил – работает.

  4. схема представлена в руководстве mach2
    я не автор, потому выкладывать без согласия автора не считаю правильным.

  5. А как Вы на столе контролируете ток плазмореза?

  6. Он не по току, а по напряжению же работает.
    Поставил переменное сопротивление и ручку покрутиил. Посмотрел как мигают диоды и выкинул)).

  7. бросте это гиблое дело поверте механика на опорных шариках надёжней и проще

  8. Что сделает механика с листом толщиной 0.5?
    Счеты надежнее калькулятора?

  9. Уважаемый поверте я уже несколько лет изготавливаю большие порталы, и оказываю услуги по плазменой, лазерной резке материалов и то что вас пугает толщина металла 0.5 мм под механическим пржимом так это либо отсутствие опыта либо очень мало. Если вы недоверяете мне могу привести множество примеров напримет очень знаминитая шведская фирма SPIRO занимающаяся производством оснастки для производства вентиляционных комплектующих так вот эта фирма дабы зделать более надёжным станок плазменой резки таки применили шариковые опоры с пневмо приводом и режут этим агрегатом металл от 0.3мм.

  10. Добрый вечер форумчане, хотелось бы в действии увидеть это изобретение ,а если можно ссылочку на схемку ,заранее спасибо.

  11. Я брал схему с http://www.machsupport.com/docs/Mach2Mill_6.11.pdf страница 12-3
    Но я в ней разочаровался и не советую повторять.
    Скоро доделаю и опубликую схему нормальной THC системы на микроконтроллере.
    Буду ее даже продавать понемногу))

  12. Здравствуйте, присматриваюсь к вашему THC, имею 65 хипер с делителем, ниже ваше сообщение:

    «Я вот собираюсь кстати сделать вход в свой модуль THC для встроенного делителя от хиперов, но пока руки не дошли.»

    ожидается ли в ближайшем обозримом? вход от делителя?
    так же вы упоминали о поиске металла чтонибудь готовое уже есть?
    Сколько по времени занимает покупка вашего THC ?

    Спасибо.
    С уважением Роман.

  13. Здравствуйте.
    Я наконец собрал прототип платы со входом от источника cо встроенным делителем 1:20. Если у вашего хипера есть делитель 1:20 то работать будет. На хипере, котором проверяю я такой делитель есть.

    На новой плате будет еще много различных усовершенствований.

    Поиском металла займусь после многочисленных тестов новой платы, как только отдам ее на завод. Наработок по емкостному датчику много, но прошивки пока готовой нет.

    Сейчас, между получением денег и отправкой готового изделия проходит месяц+ доставка транспортной.
    Новую плату буду заказывать на заводе в больших количествах, соответственно отгружать будем сразу после получения средств.

  14. Добрый день !!!!
    Хочу приобрести THC, как это возможно сделать, напишите мне ответ на junglerat@mail.ru

  15. Хочу приобрести THC, как это возможно сделать, напишите мне ответ

  16. Собрал совершенно простую аналоговую на компараторах работает на ура уже 3 года резал от 0.3мм до 30мм АПР-90

  17. Здравствуйте! Помогите устранить глюк. В mach3 thc временами(почти всегда) после окончания реза изменяется направление Z оси. Если до реза движение вверх это +, то после окончания реза + это движение вниз. Reset исправляет эту ситуацию. При повторном запуске реза ситуация повторяется.

  18. А с контактным поджигом будет работать?

  19. Алексей, модуль включается в работу, когда есть дуга, а каким образом она появилась .. не имеет значения. Работать будет.

  20. То бишь алгоритм такой – находим металл, зажигаем дугу матчем, THC обнаруживает дугу и берет на себя управление, дает команду на отодвигание горелки и контролирует напряжение?

  21. Алексей, это только для контактного поджига!
    Мы с Вами разоговаривали вчера по телефону, если я не ошибаюсь Вы из Слуцка?
    Команду для отодвигания горелки должен выдавать Mach3, а так все правильно.

  22. Нет. Я другой потенциальный клиент. Я из Тюмени. :) То бишь THC ловит дугу – команда матчу – матч двигает соплом.

  23. Для дежурной дуги:
    1. опускаем горелку G31 до срабатывания датчика digitize
    2. отводим горелку на высоту прокола (5 мм)
    3. включаем горелку
    4. thc (или источник) выдает arcok. Мач снова получает управление
    5. Мач ждет время прокола
    6. Мач опускает горелку на высоту реза
    7. Мач начинает движение по контуру
    8. thc выдерживает паузу DEL от arcok и начинает коррекцию

    Для контактного поджига:
    1. опускаем горелку G31 до срабатывания датчика digitize
    2. отводим горелку на высоту розжига (1-2 мм)
    3. включаем горелку
    4. thc (или источник) выдает arcok. Мач снова получает управление
    5. отводим горелку на высоту прокола
    6. Мач ждет время прокола
    7. Мач начинает движение по контуру
    8. thc начинает коррекцию — чем раньше тем лучше

  24. заинтересовал ТНС, как с Вами связаться и задать несколько вопросов ?

  25. как подключается? к силовому выходу плазмореза?

  26. Один провод подключается к толстому проводу с крокодилом на конце(+).
    Второй – ищем самый толстый провод(обычно это несколько проводов подключенных параллельно) внутри разъема плазмотрона(-).

  27. как купить?

  28. купил поставил работает как часы )) напряжение можно менять на ходу ! одел очки чтоб глаза неиспортить от дуги и нажимаю кнопочки смотрю какая высота от резака до листа прям сбылась мечта идиота )) спосибо за ТНС!

  29. купил уже почти год назад. Работает как автомат Калашникова, спасибо.

  30. Спасибо на добром слове!

  31. Добрый день! Купил недавно у вас новый THC и датчик омический. Собираю водяной стол и задумался а как он будет работать в этом случае? Вода не будет помехой если попадет на металл?

  32. В последней партии омиков мы еще раз расширили диапазон регулировки чувствительности. Нужно будет проверять с водой.

  33. Добрый день,
    планирую собрать стол с ЧПУ на X,Y.Z b b hfpvthjv yf kbcn 1250х2500.
    Если кто делал сам, подскажите по типам реек, направляющим, подшипникам и шаговым движкам.

  34. да там подсказывать особо нечего 100000р на все перечисленное нужно, ну если не из гамна лепить.

  35. Ув. автор пользую вашу плату все ОК, нeжен мануал свой утерян.
    Есть ли готовый блок для поиcка 0?

  36. Работает отлично

  37. Использую mini thc год на плазме сварог вч поджиг всплыл один интересный момент, если вч провод в рукаве отсоединён, а сопло касается массы при включении горелки по делителю ползают красивые синие дуги, летят оптроны в блоке управления.

  38. Николай, а какой Сварог — JASIC ? Уточните модель пожалуйста!
    Почта p-mo@mail.ru

  39. Добрый вечер . Как у Вас приобрести готовое для установки на портал устройство.
    Надеюсь на долговременное сотрудничество

  40. У нас на производстве есть плазма и проблема именно с THC датчиком выдает ошибку IO plazma eror все перепробывали не знаю что делать может посоветуете что то

  41. Здравствуйте. Скажите, сколько стоит ваша система THC в сборе? Я имею в виду, с проводами и датчиками.?
    Вы сможете , каким то образом отправить ее в Москву, после оплаты? А по адресу в Климовск?

    Спасибо.

  42. И, да. прочел по оммическому датчику . Вопрос в защитном колпачке.
    У нас горелка Абикат 110 МТ(бинцель).
    Если ваш датчик поиска поверхности не дружит с нашей горелкой, тогда , дайте цену на комплект системы THC. А если дружит, то желательно цену на всю вашу систему в сборе.
    Задачи: поиск поверхности, подскок при прожиге, регулирование зазора в процессе резки, и на поворотах.
    Спасибо.

  43. Здравствуйте! Комментарии просматриваю сейчас крайне редко, усиленно работаем над новым крупным проектом, если есть желание что-то приобрести или есть вопросы, то пишите пожалуйста на почту po-mo@mail.ru Спасибо!

  44. Здравствуйте. Меня очень заинтересовала система контроля высоты горелки. Сколько будет стоить вся система в сборе и срок поставки до Тольятти.
    Рабочая программа МАЧ3.

  45. Эта статья была написана в 2011 году.
